Baustellentagebuch Pumpwerk Ost

Das Entlastungspumpwerk in der Lagerhausstraße ist in die Jahre gekommen: Das Bauwerk und die Pumpen sind mittlerweile über 50 Jahre alt, die Elektrotechnik ist seit knapp 30 Jahren in Betrieb. Eine Kosten-Nutzen-Studie hat ergeben, dass ein Ersatzneubau unter Verwendung des alten Pumpwerkgebäudes wirtschaftlicher ist als eine Sanierung. Es werden Gesamtkosten in Höhe von 7,33 Mio. Euro veranschlagt.

Die Aufgabe des Entlastungspumpwerkes: Das Pumpwerk fördert bei Starkregen überschüssiges Mischwasser aus der Kanalisation in die (höhergelegene) Weschnitz und fungiert somit als Überflutungsschutz für das Kanalnetz der Stadt.

Die Hauptprobleme des Entlastungspumpwerkes: altersbedingte Korrosions- und Verschleißschäden. Zudem verfügt das Gebäude nicht über eine Netzersatzanlage. D.h. bei Stromausfall ist die Gefahr der Überflutungen gegeben.

Der Zeitplan: Die Bauarbeiten sollen ab dem 3. Quartal 2021 beginnen, entsprechende Mittel wurden im laufenden Haushalt bereitgestellt. Die gesamte Maßnahme gliedert sich bis zum 2. Quartal 2022 in zwanzig Bauabschnitte, die von fünf Gewerken ausgeführt werden.

Ende Juli 2021 werden die Bauarbeiten planmäßig begonnen. Wir wollen an dieser Stelle immer wieder mit ausgewählten Bildern vom aktuellen Stand dieser für Lorsch so wichtigen Maßnahme berichten.

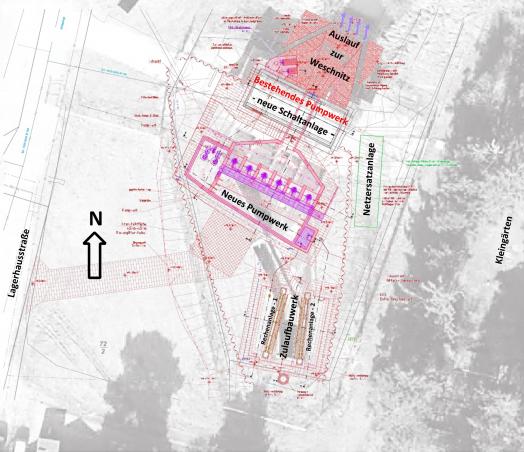

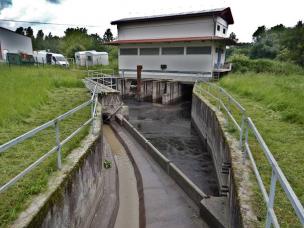

KW 28 – Der Ist-Zustand
KW 28 – Der Ist-Zustand

Was wird aktuell getan?

KW 33-37/2022

Alle sechs Rohrschachtpumpen mit Mindestdrehzahl in Betrieb

Spitzenentlastung mit 4500 Liter pro Sekunde

Betrieb aller sechs Rohrschachtpumpen beim Starkregen am 15.09.2022
Betrieb aller sechs Rohrschachtpumpen beim Starkregen am 15.09.2022

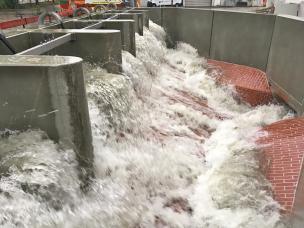

Funktion der strömungsoptimierten Sammelrinnen bei einer Förderleistung von ca. 4500 Liter pro Sekunde während dem Starkregen am 15.09.2022
Funktion der strömungsoptimierten Sammelrinnen bei einer Förderleistung von ca. 4500 Liter pro Sekunde während dem Starkregen am 15.09.2022

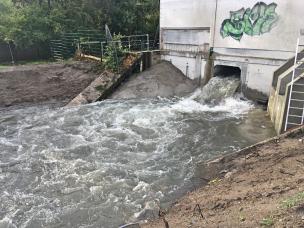

Energieumwandlung im Bereich des noch im Bau befindlichen Tosbeckens beim Starkregen am 15.9.2022
Energieumwandlung im Bereich des noch im Bau befindlichen Tosbeckens beim Starkregen am 15.9.2022
Test der Rechenanlagen beim Starkregen am 15.09.2022
Test der Rechenanlagen beim Starkregen am 15.09.2022
Test der Wehranlagen beim Starkregen am 15.09.2022
Test der Wehranlagen beim Starkregen am 15.09.2022
Oberflächenarbeiten
Oberflächenarbeiten

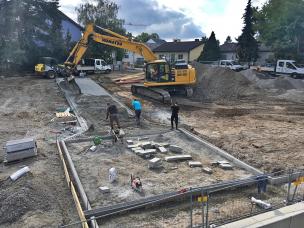

Herstellung der Kranstellflaeche mit Zufahrt für die spätere Wartung der Rohrschachtpumpen
Herstellung der Kranstellflaeche mit Zufahrt für die spätere Wartung der Rohrschachtpumpen
Montage des oberen Wartungssteges
Montage des oberen Wartungssteges
Profilierung des Auslaufbereiches
Profilierung des Auslaufbereiches
Offizielle Einweihung noch in der Bauphase am 03.09.2022
Offizielle Einweihung noch in der Bauphase am 03.09.2022

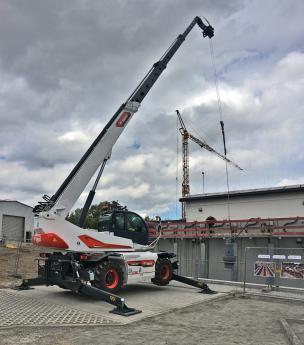

Ausbau einer Pumpe zur Anschauung im Rahmen der offiziellen Einweihung am  03.09.2022
Ausbau einer Pumpe zur Anschauung im Rahmen der offiziellen Einweihung am 03.09.2022
Demonstration des Pumpenbetriebes mit einer Pumpe im Rahmen der offiziellen Einweihung am 03.09.2022
Demonstration des Pumpenbetriebes mit einer Pumpe im Rahmen der offiziellen Einweihung am 03.09.2022

KW 27-32/2022

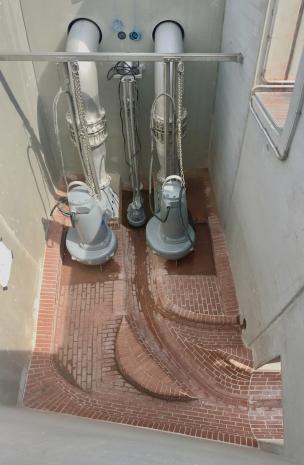

Fertigstellung des Tauchmotorpumpwerkes für schwächere Niederschlagsereignisse
Fertigstellung des Tauchmotorpumpwerkes für schwächere Niederschlagsereignisse

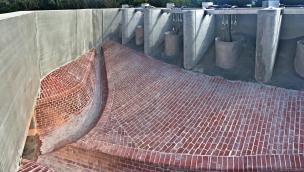

Auslaufbauwerk der Rohrschachtpumpen
Auslaufbauwerk der Rohrschachtpumpen

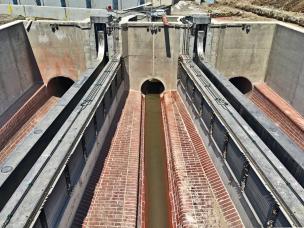

Die Rechen- und Wehranlagen im Trennbauwerk sind fertiggestellt
Die Rechen- und Wehranlagen im Trennbauwerk sind fertiggestellt

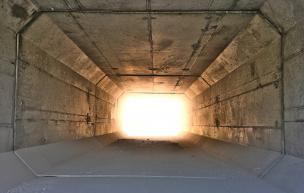

Licht am Ende des Tunnels
Licht am Ende des Tunnels
Verlegung der Wasserleitungen und Setzen der Hydranten
Verlegung der Wasserleitungen und Setzen der Hydranten
Herstellung eines Fangedamms aus Bigpacks im Entlastungsgraben
Herstellung eines Fangedamms aus Bigpacks im Entlastungsgraben
Rückbau der alten Pumpen
Rückbau der alten Pumpen
Lenzen und Räumen des Auslaufbereiches
Lenzen und Räumen des Auslaufbereiches
Rückbauarbeiten und Profilbetoneinbau im trockengelegten Auslaufbereich
Rückbauarbeiten und Profilbetoneinbau im trockengelegten Auslaufbereich
Ausrüstungs- und Baugewerke im gleichzeitigen Einsatz
Ausrüstungs- und Baugewerke im gleichzeitigen Einsatz
Ziehen der Spundwände
Ziehen der Spundwände

KW 24-26/2022

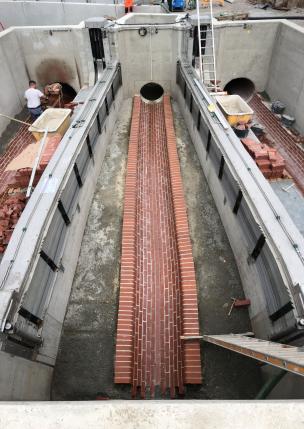

Klinkerarbeiten Entlastungsbauwerk
Klinkerarbeiten Entlastungsbauwerk
Klinkerarbeiten Entlastungsbauwerk
Klinkerarbeiten Entlastungsbauwerk
Testbetrieb der NEA beim Starkregen-Notstromtest
Testbetrieb der NEA beim Starkregen-Notstromtest

5.6.2022

Erster Start der neuen Pumpen des Pumpwerkes Ost beim kurzen, aber kräftigen Starkregenereignis an Pfingstsonntag, 5.6.2022.

Dieser Betrieb erfolgte planmäßig noch in der Bauphase des Gesamtbauwerkes, nur drei Tage nach der Umschaltung vom alten auf das neue Pumpwerk.

Zwei Pumpen in Volllast und zwei Pumpen in Teillast verhinderten Überflutungen im Stadtgebiet. Es wurden bis ca. 3.100 l/s abgepumpt, das entspricht ca. 1.240 Badewannenfüllungen pro Minute.

Zwei Mitarbeitern der Kläranlage führten Testprogramme mehrerer Lastwechsel- und Umschaltversuche sowie die Auswirkungen von Notfallschnellabschaltungen einzelner Pumpen durch.

Weitere Test- und Optimierungsprogramme werden jeweils bei den folgenden Starkregenereignissen getestet.

KW 22-23-/2022

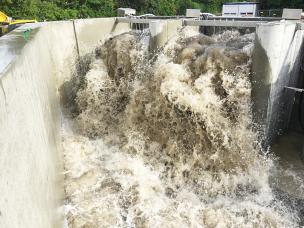

Volllastbetrieb mit zwei der sechs neuen Rohrschachtpumpen beim Starkregenereignis am 5.6.22
Volllastbetrieb mit zwei der sechs neuen Rohrschachtpumpen beim Starkregenereignis am 5.6.22

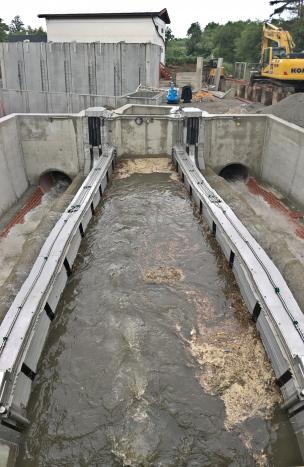

Betrieb der Rechenanlage
Betrieb der Rechenanlage
Start der ersten neuen Rohrschachtpumpe beim Starkregenereignis am 5.6.22
Start der ersten neuen Rohrschachtpumpe beim Starkregenereignis am 5.6.22
Rund 1-5 Tonnen Grobstoffe wurden von den Rechenanlagen beim Starkregenereignis am 5.6.22 zurückgehalten
Rund 1-5 Tonnen Grobstoffe wurden von den Rechenanlagen beim Starkregenereignis am 5.6.22 zurückgehalten

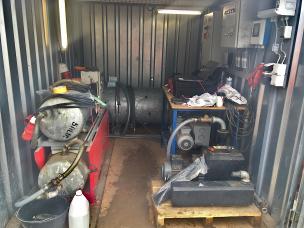

Die Heberanlage für die bauzeitige Mischwasserueberleitung wird wieder zurückgebaut
Die Heberanlage für die bauzeitige Mischwasserueberleitung wird wieder zurückgebaut

KW 19-21-/2022

Verdrahtungsarbeiten an der neuen Schaltanlage
Verdrahtungsarbeiten an der neuen Schaltanlage
Vorinbetriebnahme des 12-Zylinder Commonrailturbodiesel der NEA
Vorinbetriebnahme des 12-Zylinder Commonrailturbodiesel der NEA

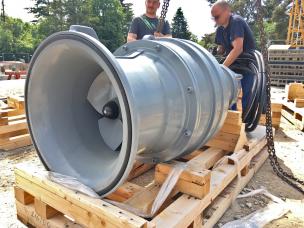

Vorbereitung der Rohrschachtpumpen
Vorbereitung der Rohrschachtpumpen

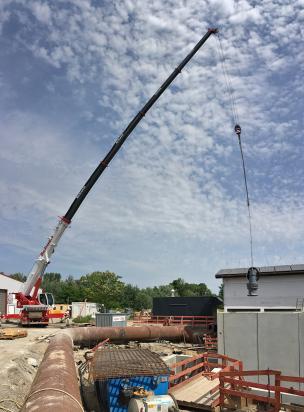

Einhub der Rohrschachtpumpen
Einhub der Rohrschachtpumpen

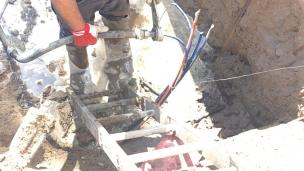

Verpressen der Ankerhüllrohre nach dem Ausbau der Litzen
Verpressen der Ankerhüllrohre nach dem Ausbau der Litzen

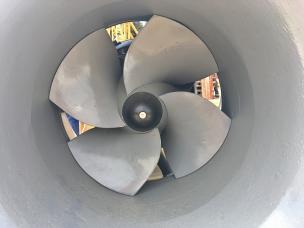

Eines der Propellerlaufräder der Rohrschachtpumpen
Eines der Propellerlaufräder der Rohrschachtpumpen
Lösen- und Anziehen der Ankerlitzen zum Ausbau
Lösen- und Anziehen der Ankerlitzen zum Ausbau

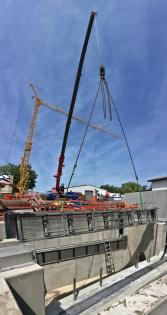

Einhub der Rechenanlagen
Einhub der Rechenanlagen
Einhub des ersten Schaltschrankes der neuen Schaltanlage
Einhub des ersten Schaltschrankes der neuen Schaltanlage
Montage der Rechenanlagen
Montage der Rechenanlagen

KW 18/2022

Einbau der als Dreidimensionale Raumkurven ausgebildeten Kanäle vom Entlastungsbauwerk zum Pumpwerk
Einbau der als Dreidimensionale Raumkurven ausgebildeten Kanäle vom Entlastungsbauwerk zum Pumpwerk

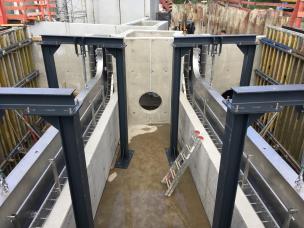

Hubwehranlagen vorbereitet für den Verguss
Hubwehranlagen vorbereitet für den Verguss

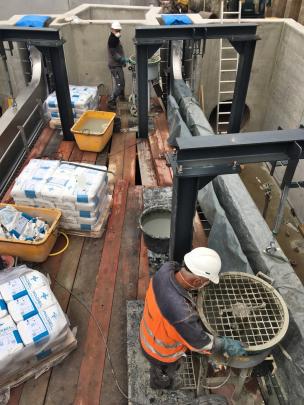

Verguss der Hubwehranlagen
Verguss der Hubwehranlagen

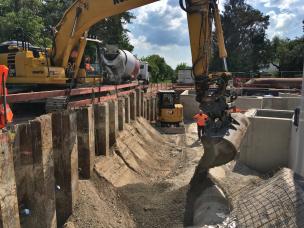

Baugrubenfückverfüllung
Baugrubenfückverfüllung
Ankunft der Netzersatzanlage-Notstromaggregat
Ankunft der Netzersatzanlage-Notstromaggregat
Die Netzersatzanlage auf dem Weg zu ihrem Fundament
Die Netzersatzanlage auf dem Weg zu ihrem Fundament
Einbau der dreieckigen Stroemungsleitwaende die spaeter gleichzeitig den unteren Wartungssteg tragen
Einbau der dreieckigen Stroemungsleitwaende die spaeter gleichzeitig den unteren Wartungssteg tragen
Langsam wird der Endzustand erkennbar.
Langsam wird der Endzustand erkennbar.

KW 17/2022

Anlieferung der Hubwehranlagen
Anlieferung der Hubwehranlagen
Ein Termin mit weitreichender Wirkung
Ein Termin mit weitreichender Wirkung

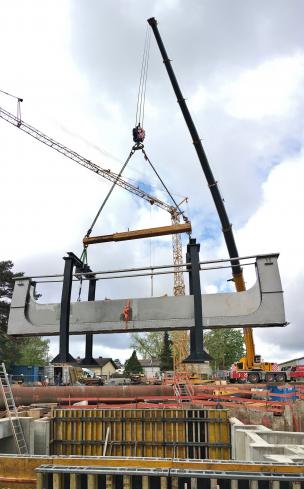

Einhub der Hubwehranlagen
Einhub der Hubwehranlagen
Hubzylinder und Sensorik der Hubwehranlagen
Hubzylinder und Sensorik der Hubwehranlagen
Einpassen der Hubwehranlagen
Einpassen der Hubwehranlagen
Genaues Einpassen der 10t schweren Hubwehranlagen
Genaues Einpassen der 10t schweren Hubwehranlagen

KW 16/2022

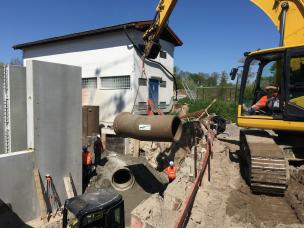

Verlegen der ersten Polymerbetonrohre des Mischwasserkanals zur Kläranlage
Verlegen der ersten Polymerbetonrohre des Mischwasserkanals zur Kläranlage

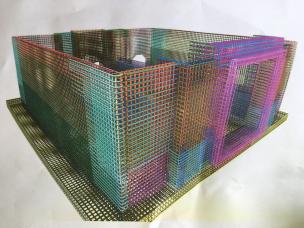

Der 3D-Plan zeigt die Komplexe Bewehrungsfuehrung im Entlastungsbauwerk
Der 3D-Plan zeigt die Komplexe Bewehrungsfuehrung im Entlastungsbauwerk
Entlastungsbauwerk fertig für den Einbau der technischen Ausrüstung
Entlastungsbauwerk fertig für den Einbau der technischen Ausrüstung

KW 12 und 15/2022

Aufwendige Schalformen von Nord- und Südwand des Entlastungsbauwerkes
Aufwendige Schalformen von Nord- und Südwand des Entlastungsbauwerkes
Bewehrung der Doppelwehrschwellen im Entlastungsbauwerk
Bewehrung der Doppelwehrschwellen im Entlastungsbauwerk

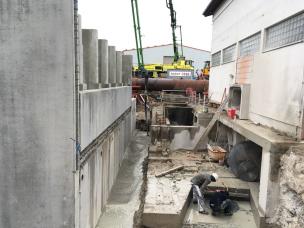

Vorbereitung der Gründung des Auslaufbereiches und der Leitungstrasse zur Kläranlage
Vorbereitung der Gründung des Auslaufbereiches und der Leitungstrasse zur Kläranlage

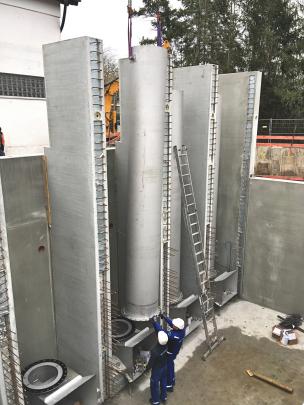

Montage der Rohrschächte
Montage der Rohrschächte
Bewehrung Pumpeneinlauf
Bewehrung Pumpeneinlauf
Montage der Einlaufkammern der Rohrschachtpumpen
Montage der Einlaufkammern der Rohrschachtpumpen

KW 09 und 11/2022

Während der Arbeit mit zwei Kranen wird es jetzt auch im Himmel über dem Bauwerk eng
Während der Arbeit mit zwei Kranen wird es jetzt auch im Himmel über dem Bauwerk eng
Bewehrung der Bodenplatte des Entlastungsbauwerkes
Bewehrung der Bodenplatte des Entlastungsbauwerkes

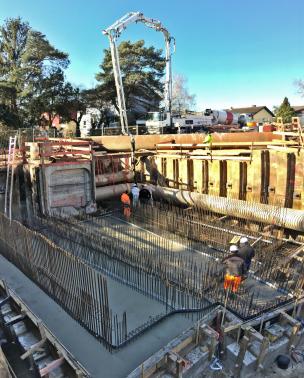

Betonage der Bodenplatte des Entlastungsbauwerkes
Betonage der Bodenplatte des Entlastungsbauwerkes

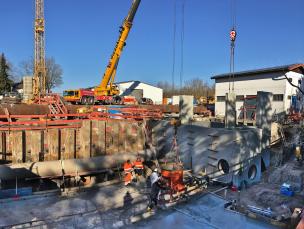

Montage der Innenwände des Pumpwerkes und Betonage der Sauberkeitsschicht des Entlastungsbauwerkes
Montage der Innenwände des Pumpwerkes und Betonage der Sauberkeitsschicht des Entlastungsbauwerkes
Tiefgreifender Aushub von nicht tragfähigem Boden
Tiefgreifender Aushub von nicht tragfähigem Boden
Bodenaustausch
Bodenaustausch

KW 07 und 08/2022

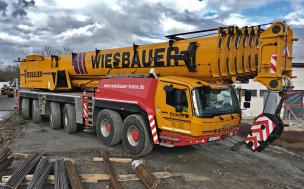

Die Arbeiten erfordern präzise Fahrmanöver um den Mobilkran auf der engen Stellfläche zu platzieren
Die Arbeiten erfordern präzise Fahrmanöver um den Mobilkran auf der engen Stellfläche zu platzieren

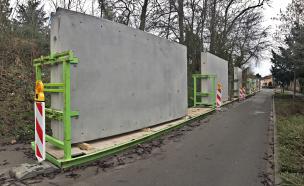

Vorproduktion der massgefertigten Vollwandscheiben und Lagerung vor Ort
Vorproduktion der massgefertigten Vollwandscheiben und Lagerung vor Ort

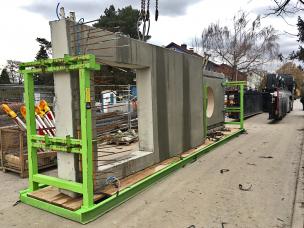

Transport der Fertigteile mit Innenladerpalettenzügen
Transport der Fertigteile mit Innenladerpalettenzügen

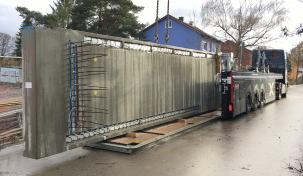

Die 7m hohen Vollwandscheiben der Pumpenkammern wurden in Seitenlage mit Innenladerpalettenzügen angeliefert
Die 7m hohen Vollwandscheiben der Pumpenkammern wurden in Seitenlage mit Innenladerpalettenzügen angeliefert

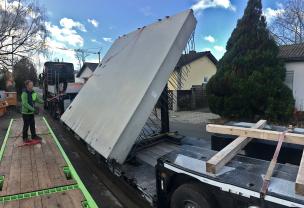

Die Vollwandscheiben der Pumpenvorlage wurden in 4,5 m Segmenten in Seitenlage auf Tiefbettaufliegern mit Transportrahmen in Schräglage angeliefert.
Die Vollwandscheiben der Pumpenvorlage wurden in 4,5 m Segmenten in Seitenlage auf Tiefbettaufliegern mit Transportrahmen in Schräglage angeliefert.

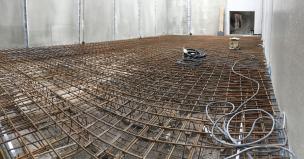

Bewehrung der Bodenplatte des Pumpwerkes kurz vor der Betonage
Bewehrung der Bodenplatte des Pumpwerkes kurz vor der Betonage
Die Belastung des Mobilkrans mit den knapp 20t schweren Betonelementen ist an der Durchbiegung des Auslegers deutlich erkennbar
Die Belastung des Mobilkrans mit den knapp 20t schweren Betonelementen ist an der Durchbiegung des Auslegers deutlich erkennbar
Die Wandscheiben werden auf dem Vormontageplatz auf der Baustelle vor dem Einbau gedreht
Die Wandscheiben werden auf dem Vormontageplatz auf der Baustelle vor dem Einbau gedreht
Aus vielen Wandscheiben in Form eines grossen 3D Puzzles entsteht am Ende ein monolithisches Bauwerk
Aus vielen Wandscheiben in Form eines grossen 3D Puzzles entsteht am Ende ein monolithisches Bauwerk
Nach zwei Montagetagen steht ein Bauerk für das Bauarbeiter vor Ort drei Monate tätig gewesen wären
Nach zwei Montagetagen steht ein Bauerk für das Bauarbeiter vor Ort drei Monate tätig gewesen wären
Stellen der ersten Vollwandscheibe des Pumpwerkes
Stellen der ersten Vollwandscheibe des Pumpwerkes

KW 05 und 06/2022

Aushub für das neue Pumpwerk
Aushub für das neue Pumpwerk
Fundamentbetonage für das neue Pumpwerk
Fundamentbetonage für das neue Pumpwerk

KW 03 und 04/2022

Rückbau der 1 Meter dicken Bauwerkssohle mit einem Hydraulikhammer neben der Mischwasserüberleitung
Rückbau der 1 Meter dicken Bauwerkssohle mit einem Hydraulikhammer neben der Mischwasserüberleitung

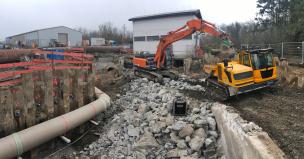

Bauschuttabtransport mit dem Kettendumper
Bauschuttabtransport mit dem Kettendumper

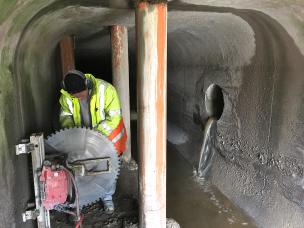

Betonsägeschnitte im Zulaufkanal zwischen den Rohren der Düsenstrahlsohle
Betonsägeschnitte im Zulaufkanal zwischen den Rohren der Düsenstrahlsohle
Wandrückbau mit der Betonschere
Wandrückbau mit der Betonschere

KW 01 und 02/2022

Herstellung des Mischwasserumleitungskanals in der Baugrube
Herstellung des Mischwasserumleitungskanals in der Baugrube
Aushubmaterialtransport mit einem Kettendumper im schweren Gelände
Aushubmaterialtransport mit einem Kettendumper im schweren Gelände
Unterer Anschluss des Mischwasserumleitungskanals
Unterer Anschluss des Mischwasserumleitungskanals
Kompilizierter Oberer Anschluss des Mischwasserumleitungskanals
Kompilizierter Oberer Anschluss des Mischwasserumleitungskanals

KW 50 und 51/2021

Arbeiten bis in die späten Abendstunden um vor der nächsten Starkregensaison fertig zu werden
Arbeiten bis in die späten Abendstunden um vor der nächsten Starkregensaison fertig zu werden

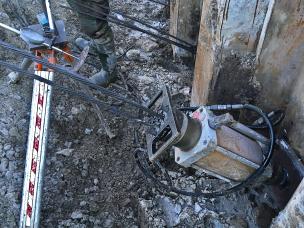

Einsatz einer hydraulischen Hohlkolbenpresse zur Ankerspannung mit Prüfung und Ankerfestsetzung
Einsatz einer hydraulischen Hohlkolbenpresse zur Ankerspannung mit Prüfung und Ankerfestsetzung

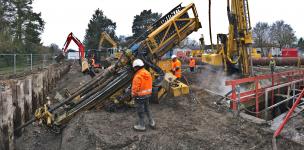

Zahlreiche Grundbaugeräte gleichzeitig im Einsatz
Zahlreiche Grundbaugeräte gleichzeitig im Einsatz
Zügige Verpressankerherstellung mittels Drehschlagbohrgerät mit Rohrmagazin
Zügige Verpressankerherstellung mittels Drehschlagbohrgerät mit Rohrmagazin

KW 49

DSV-Arbeiten, Fertigteilbau, Voraushub und Baugrubenrückverankerung gleichzeitig im engen Baufeld
DSV-Arbeiten, Fertigteilbau, Voraushub und Baugrubenrückverankerung gleichzeitig im engen Baufeld

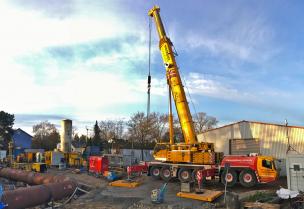

Der Aufbau eines 300 t Mobilkrans kündigt die ersten Betonfertigteilarbeiten an.
Der Aufbau eines 300 t Mobilkrans kündigt die ersten Betonfertigteilarbeiten an.

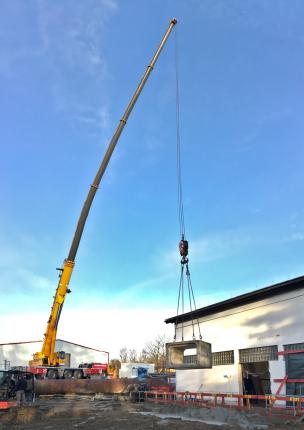

Der Fertigteileinbau mit dem auf 60 m ausgefahrenen Ausleger des Mobilkrans ist weithin sichtbar.
Der Fertigteileinbau mit dem auf 60 m ausgefahrenen Ausleger des Mobilkrans ist weithin sichtbar.
Die bis zu 8t schweren Bauteile werden auf Verschubbahnen in das alte Pumpwerk eingezogen.
Die bis zu 8t schweren Bauteile werden auf Verschubbahnen in das alte Pumpwerk eingezogen.
Massarbeit beim Fertigteileinbau.
Massarbeit beim Fertigteileinbau.

KW 46 bis KA 48, 15.11.2021 - 03.12.2021

Start der ersten Betonarbeiten im alten Pumpwerk
Start der ersten Betonarbeiten im alten Pumpwerk

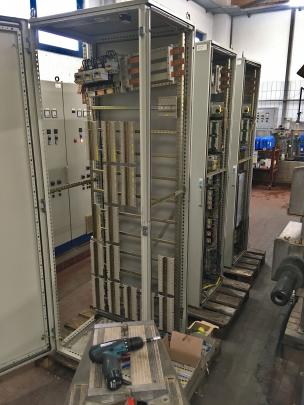

Aus den alten Schaltschränken werden vom Kläranlagenpersonal Ersatzteile im Wert von rund 80000 € gewonnen
Aus den alten Schaltschränken werden vom Kläranlagenpersonal Ersatzteile im Wert von rund 80000 € gewonnen
Lehmboden fliegt während der DSV-Arbeiten impulsartig aus dem Bohrloch
Lehmboden fliegt während der DSV-Arbeiten impulsartig aus dem Bohrloch
Zwei der ehemals vier alten Pumpen werden beerdigt um die Gründungsebene für den neuen Auslasskanal zu Schaffen
Zwei der ehemals vier alten Pumpen werden beerdigt um die Gründungsebene für den neuen Auslasskanal zu Schaffen

KW 43 bis KW 45, 25.10.2021 - 12.11.2021

Baustelleneinrichtung der DSV-Arbeiten mit Bezeichnung
Baustelleneinrichtung der DSV-Arbeiten mit Bezeichnung
Suspensionsaufbereitung und Hochdruckpumpe
Suspensionsaufbereitung und Hochdruckpumpe

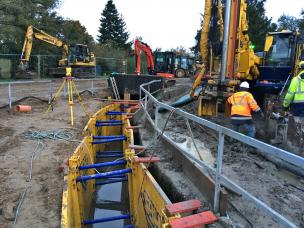

Bauzeitlicher Abwasserfliessweg im alten Entlastungsbauwerk
Bauzeitlicher Abwasserfliessweg im alten Entlastungsbauwerk

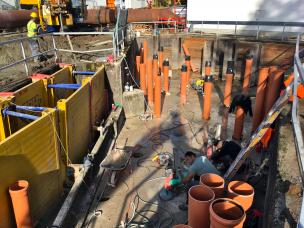

Bohrungen zum Einbau der Dichtsohle unter dem alten Entlastungsbauwerk
Bohrungen zum Einbau der Dichtsohle unter dem alten Entlastungsbauwerk

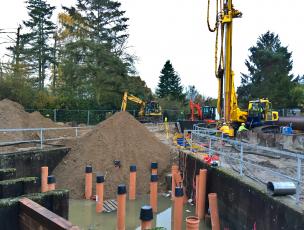

Herstellung der Arbeitsebene für das DSV-Bohrgerät im alten Entlastungsbauwerk
Herstellung der Arbeitsebene für das DSV-Bohrgerät im alten Entlastungsbauwerk
Bohrkopf des Düsenstrahlverfahrens
Bohrkopf des Düsenstrahlverfahrens
Bohrgeraet zur Herstellung der Dichtsohle im Düsenstrahlverfahren
Bohrgeraet zur Herstellung der Dichtsohle im Düsenstrahlverfahren

KW 42, 18.10.2021 - 22.10.2021

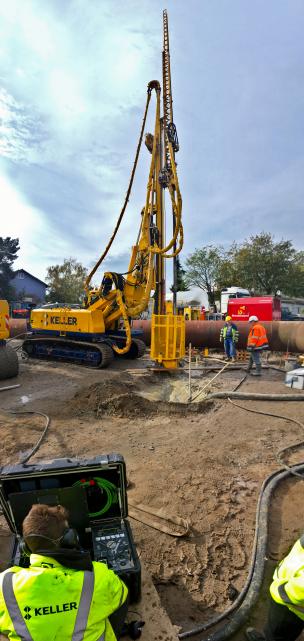

Akustisch Reichweitenmessung des Probedüskörpers
Akustisch Reichweitenmessung des Probedüskörpers
Hochpräzise Bohrlochvermessung im Rahmen der Eignungsprüfung
Hochpräzise Bohrlochvermessung im Rahmen der Eignungsprüfung
Patentierte Messung der Düskörperreichweite mit Geophonen
Patentierte Messung der Düskörperreichweite mit Geophonen
Bohrlochvermessung mit einem Inklometer
Bohrlochvermessung mit einem Inklometer

KW 41, 11.10.2021 - 15.10.2021

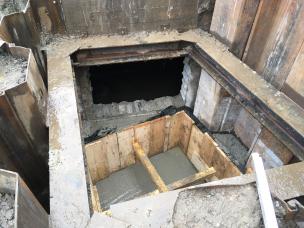

Einlauföffnung im Zulaufkanal für die bauzetliche Regenwasserüberleitung
Einlauföffnung im Zulaufkanal für die bauzetliche Regenwasserüberleitung
Vakuumtechnik der Heberleitung mit Überwachungs- und Alarmierungssystem
Vakuumtechnik der Heberleitung mit Überwachungs- und Alarmierungssystem
Heberleitung zur bauzeitlichen Regenwasserüberleitung
Heberleitung zur bauzeitlichen Regenwasserüberleitung

KW 40, 04.10.2021 - 08.10.2021

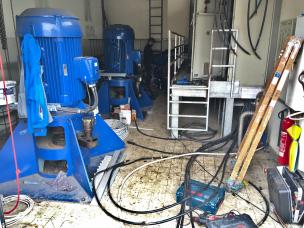

Bauvorbereitende EMSR-Arbeiten im alten Pumpwerk
Bauvorbereitende EMSR-Arbeiten im alten Pumpwerk

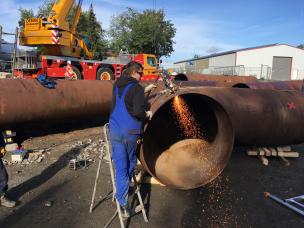

Rohrzuschnitt mit Schneidbrennroboter
Rohrzuschnitt mit Schneidbrennroboter
Rohrverlegung für die bauzeitliche Regenwasserumleitung
Rohrverlegung für die bauzeitliche Regenwasserumleitung

KW 38 - 39, 20.09.2021 - 01.10.2021

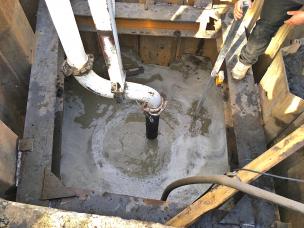

Einbau der Unterwasserbetonsohle in den Heberschächten
Einbau der Unterwasserbetonsohle in den Heberschächten

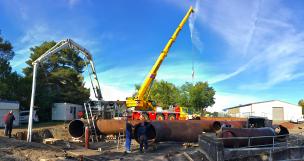

Parallelarbeiten im engen Baufeld
Parallelarbeiten im engen Baufeld
Weitere Überraschungen vom Bau des alten Ostsammlers beim Unterwasseraushub 50 Jahre alte Holzbalken der Wandschalung
Weitere Überraschungen vom Bau des alten Ostsammlers beim Unterwasseraushub 50 Jahre alte Holzbalken der Wandschalung

Stand KW 37, 13.9.2021 - 17.9.2021

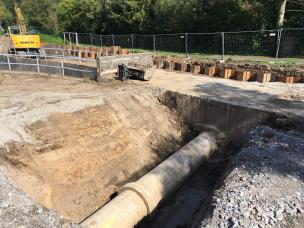

Sicherung des Kanals aus der Lagerhausstraße
Sicherung des Kanals aus der Lagerhausstraße
Maßarbeit am südlichen Heberschacht
Maßarbeit am südlichen Heberschacht

Stand KW 36, 6.9.2021 - 10.9.2021

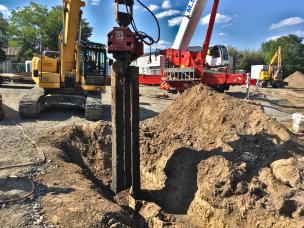

Aufwendige Beseitigung der seinerzeit im Boden belassenen Baugrubensicherung vom Bau des ersten Pumpwerkes
Aufwendige Beseitigung der seinerzeit im Boden belassenen Baugrubensicherung vom Bau des ersten Pumpwerkes

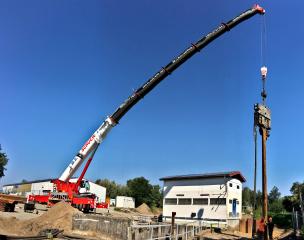

Schwerstarbeit für den 220 to Mobilkran beim Einbau der östlichen Spundwand
Schwerstarbeit für den 220 to Mobilkran beim Einbau der östlichen Spundwand
Erschütterungsarmer Spundwandeinbau mit einem resonanzfreien Freireiter
Erschütterungsarmer Spundwandeinbau mit einem resonanzfreien Freireiter

Stand KW 35, 30.8.2021 - 3.9.2021

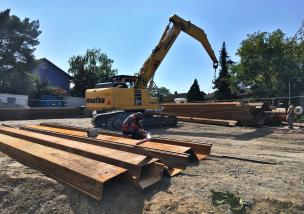

Spundwandvorbereitung
Spundwandvorbereitung

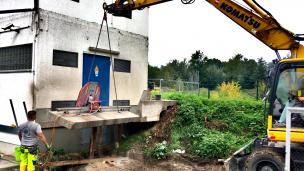

Vorbereitender Stahlbetonrückbau im Sägeschnittverfahren
Vorbereitender Stahlbetonrückbau im Sägeschnittverfahren
Proberammung mit Erschütterungsmessung
Proberammung mit Erschütterungsmessung

Stand KW 34, 23.8.2021 - 27.8.2021

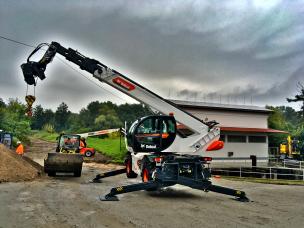

Rückbau der Freileitung: Erster Einsatz des neuen Teleskoplader der Kläranlage
Rückbau der Freileitung: Erster Einsatz des neuen Teleskoplader der Kläranlage

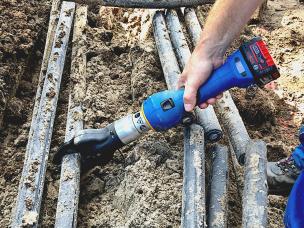

Kabelschnitte
Kabelschnitte
Umlegung der Mittelspannungskabel von GGEW und E-Netz
Umlegung der Mittelspannungskabel von GGEW und E-Netz

Stand KW 33

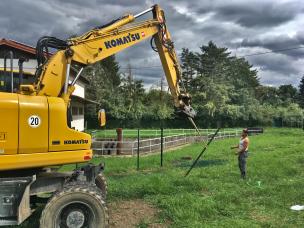

Baufeldräumung
Baufeldräumung

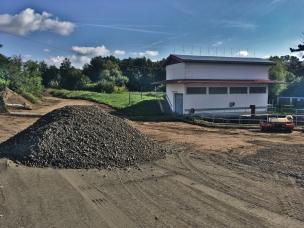

Lager- und Arbeitsflächenherstellung
Lager- und Arbeitsflächenherstellung
Oberbodenabtrag
Oberbodenabtrag

KW 28 – Der Ist-Zustand

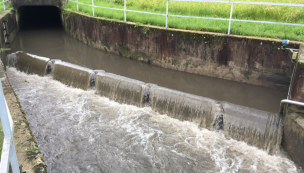

Zulaufbereich des Pumpwerkes bei Starkregen
Zulaufbereich des Pumpwerkes bei Starkregen
Außenansicht des Pumpwerkes mit Blick auf das Pumpwerksgebäude, Zulaufbereich im Vordergrund
Außenansicht des Pumpwerkes mit Blick auf das Pumpwerksgebäude, Zulaufbereich im Vordergrund
Alte Rohschachtpumpe im Pumpensumpf unter dem Pumpwerksgebäude
Alte Rohschachtpumpe im Pumpensumpf unter dem Pumpwerksgebäude

Datenschutzhinweis

Diese Webseite nutzt externe Komponenten, wie z.B. Schriftarten, Karten, Videos oder Analysewerkzeuge. Dazu werden auch Cookies eingesetzt. Datenschutzinformationen
